Funktion

Der Innenspiegel (auch Rückblickspiegel) dient zusammen mit den Außenspiegeln links und rechts am Fahrzeug der Beobachtung des rückwärtigen Verkehrsgeschehens.

Einbauort

Der Innenspiegel sitzt mittig im oberen Bereich der Windschutzscheibe.

Innenspiegel


Ausbau

Der Innenspiegel kann durch eine beherzte 90° Drehung seines Fußes im Uhrzeigersinn von der Aufnahme an der Scheibe getrennt werden. Die Befestigung ist eine Art federbelastete Bajonettverbindung, bestehend aus einem an die Scheibe geklebten Dorn und einem Metallblättchen und einer Feder im Fuß des Spiegels. Beim Ausbau kann es vorkommen, dass die Feder - wie auf dem Bild zu sehen - ein wenig verbogen wird. Vor dem Einbau sollte sie wieder zurechtgebogen werden

Blick auf den Spiegelfuß, Feder verbogen
Aufnahme an der Scheibe von der Seite
Aufnahme an der Scheibe frontal


Betrieb und Störungen

Gelegentlich kommt es vor, dass der Innenspiegel wackelt obwohl er (scheinbar) richtig an der Scheibe befestigt ist. Ursache hierfür kann sein, dass sich der Niet gelockert hat, der das Metallblättchen mit dem Spiegelfuß verbindet.

Mögliche Abhilfe:

  • Spiegel ausbauen
  • Spiegel in der Hand halten und vermittels Dorn oder Körner und mittelgroßem Hammer den Kerbstift nachnieten.


Mit einigen kräftigen Hammerschlägen kann man mittels eines Körners von der Niete am Rand Material nach unten schlagen und so das Plättchen wieder fest mit dem Spiegelfuß verklemmen. Hält man den Spiegel dabei in der Hand ist die Gefähr einer Beschädigung eher gering.

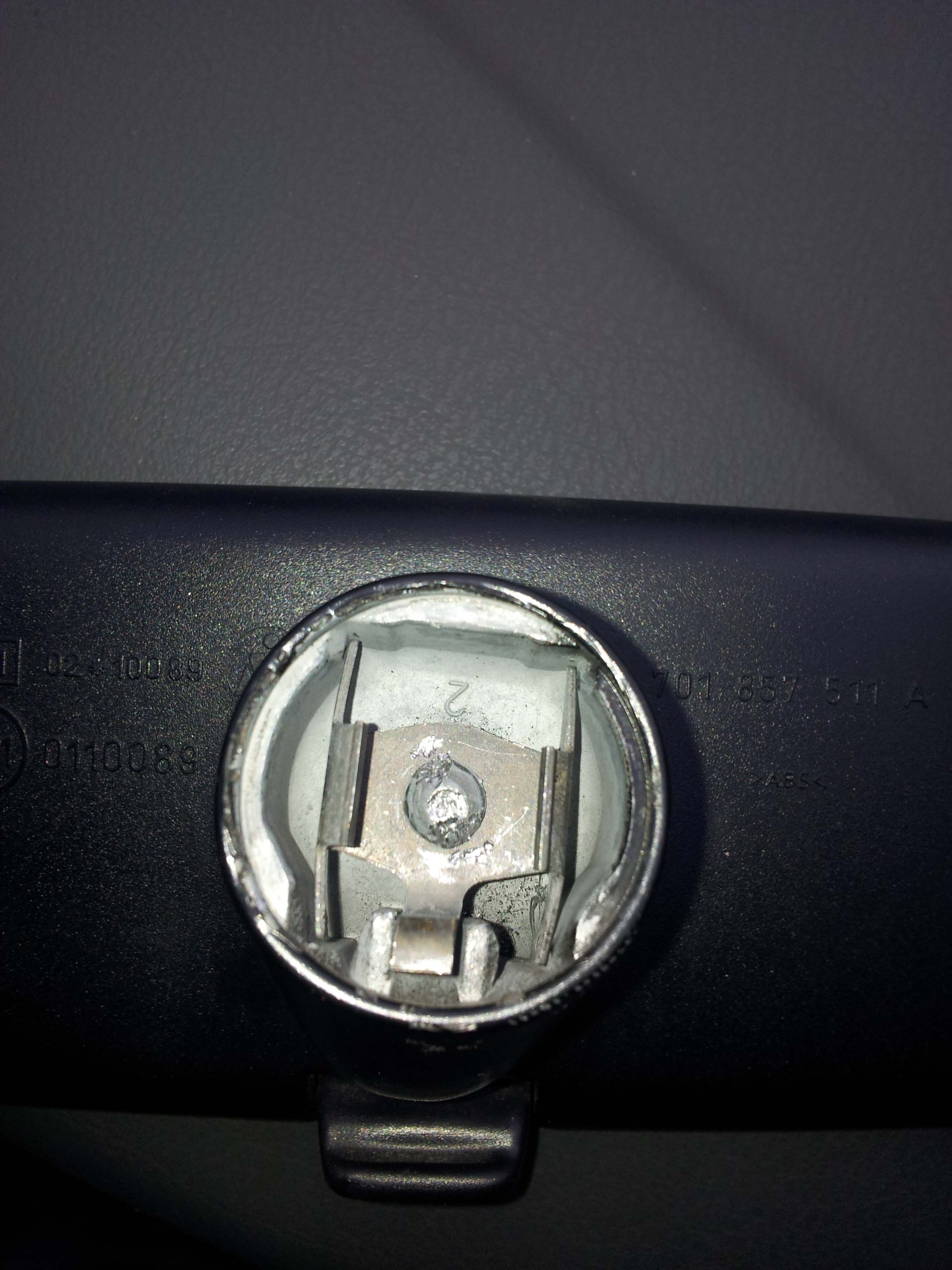

Fuß nachgenietet und Feder gerichtet
