Kühlergrill für langen Vorderwagen

Funktion

Der Kühlergrill oder auch nur Grill ist das vor dem Kühler angebrachte Gitter. Es erfüllt beim T4 nur einen rein optischen Zweck und dient nicht - wie bei den frühen Autos - dazu, gröberen Schmutz vom eigentlichen Kühler fernzuhalten.
Der Kühlergrill ist im T4 grundsätzlich mit Metallblenden kombiniert, die den Vorderwagen unterhalb der Motorhaube verkleiden. Es gibt 3 unterschiedliche Ausführungen:


Das nachfolgende Bild zeigt einen Vergleich der Ausführungen:

Vergleich Kühlergrill-Blenden-Kombinationen

Zusätzlich gibt es abhängig von der Ausstattung mit einer Scheinwerferreinigungsanlage unterschiedliche Blenden (auch Blendrahmen genannt); mit oder ohne Loch für die Spritzdüsen.


Ausbau

T4 bis Modelljahr 1994

Teile bis MJ1994

Hinweise:

  • Bei diesen T4 besteht die vordere Verkleidung aus
    • je einer Blende unterhalb den Scheinwerfern
    • dem Kühlergrill
    • einer auf den Kühlergrill geclipsten Blende
    • dem eingeclipsten VW-Zeichen
  • Beim Abnehmen der Blenden unter den Scheinwerfern werden möglicherweise die äußeren Haltehülsen/-clips beschädigt. Diese sollte man ggf. vorher beschaffen.


Werkzeug:

  • Kreuzschlitzschraubenzieher
  • Schraubenschlüssel/Einsatz für Sechskantschrauben M6


Arbeitsschritte:

  1. 3 Kreuzschlitzschrauben herausdrehen, Kühlergrill etwas nach oben ziehen, bis die Plastikhaken hinter der mittleren Blende frei sind. Anschließend nach vorne aus den unteren Aufnahmelöchern herausnehmen.
    Kühlergrill abbauen
  2. Ggf. Metallblende und VW-Zeichen ausclipsen.
  3. Jeweils 2 Sechskantschrauben der Blende unter den Scheinwerfern herausdrehen und dann die Blende von den Pilzkopf-Stiften am Kotflügel nach vorne weg abziehen.
    Blenden abbauen


T4 ab Modelljahr 1995 mit KV

Teile ab MJ1995 (KV)

Hinweise:

  • Bei diesen T4 besteht die vordere Verkleidung bezüglich des Ausbaus nur aus einem Teil.
  • Beim Abnehmen der Blenden unter den Scheinwerfern werden möglicherweise die äußeren Haltehülsen/-clips beschädigt. Diese sollte man ggf. vorher beschaffen.


Werkzeug:

  • Kreuzschlitzschraubenzieher
  • Haken für Blende VW 3370 oder ähnliches Werkzeug; möglicherweise (noch) Teil des Bordwerkzeuges


Arbeitsschritte:

  1. Ggf. Spritzdüsen der Scheinwerferreinigungsanlage auf beiden Seiten herausdrehen.

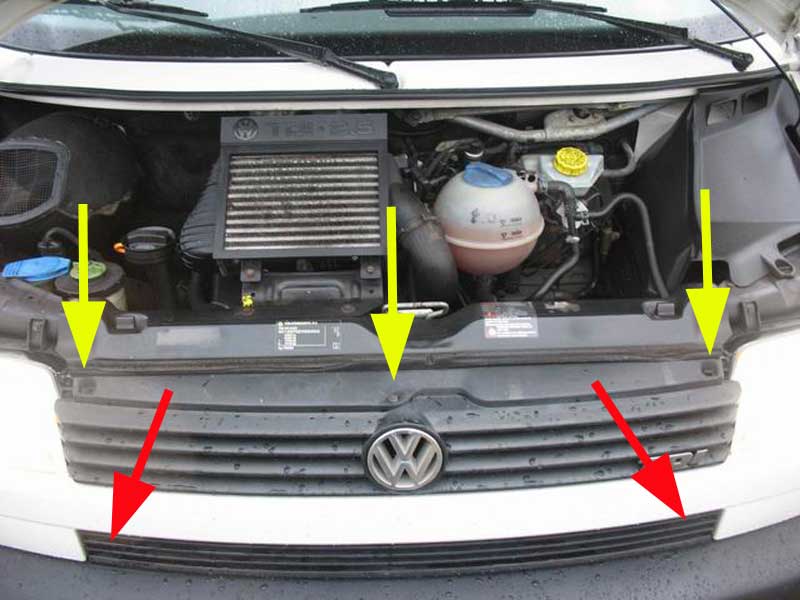

  2. 3 Kreuzschlitzschrauben (gelb) herausdrehen, Kühlergrill nach vorne abnehmen.
    Kühlergrill abbauen
  3. Links und rechts je eine Kombischraube (rot) zur Befestigung der Blende herausschrauben.
  4. Haken zwischen Scheinwerfer und Blende bzw. Stoßfänger und Blende mit der Blende verhaken und diese links und rechts abziehen.
    Blende abziehen
    Alternativ mit einem lackschonenden, stumpfen Gegenstand von hinten am Scheinwerfer vorbei kräftig gegen die Blende drücken.


T4 ab Modelljahr 1996 mit LV

Teile ab MJ1996 (LV)

Hinweise:

  • Bei diesen T4 besteht die vordere Verkleidung bezüglich des Ausbaus aus
    • dem Kühlergrill
    • der unteren, um die Ecken gezogenen Blende


Werkzeug:

  • Kreuzschlitzschraubenzieher


Arbeitsschritte:

  1. Blinker ausbauen.
  2. 2 Linsensenkblechschrauben (B4,8x16) oben und 1 Zylinderschraube mit Innensechskant (M6x12MK mit Scheibe A6,4x12,5x1,6) im VW-Schild heraus drehen und oberen Kühlergrill abnehmen.
    Kühlergrill abbauen (LV)
    Ggf. ist zusätzlich je eine Schraube links und rechts an der merkierten Stelle herauszuschrauben:
    Zusätzliche Schrauben
  3. 2 Linsensenkblechschrauben (B4,8x16) des unteren Kühlergrills (in Blende) vorne herausschrauben.
    Befestigungsschrauben Mitte (LV)
  4. Je 1 Linsensenkblechschraube (B4,8x16) links und rechts heraus schrauben; die Schrauben sind erst nach Demontage der Blinker zugängig.
    Befestigungsschrauben links und rechts (LV)
  5. Blende parallel nach vorne heraus ziehen.
